>> X-RAY檢測設備 DH-X7X-RAY檢測設備
產品名稱：鼎華X-RAY檢測設備X-RAY無損探傷檢測儀 DH-X7 產品型號：DH-X7 產品優勢：鼎華通用型X-Ray檢測系統DH-X7是一款自動ON/OFF X-RAY光管批量檢測樣品，搭配90KV濱松X-RAY光管，檢測精度達5um，高分辨率數字X-RAY平板，1536*1536px圖像更清晰，幾何放大450x，系統放大2000x，540*540mm載物臺可容納大量各種尺寸樣品，半自動的NG/OK產品檢測，允許60°傾斜觀測
鼎華科創X-Ray無損探傷檢測儀 DH-X7

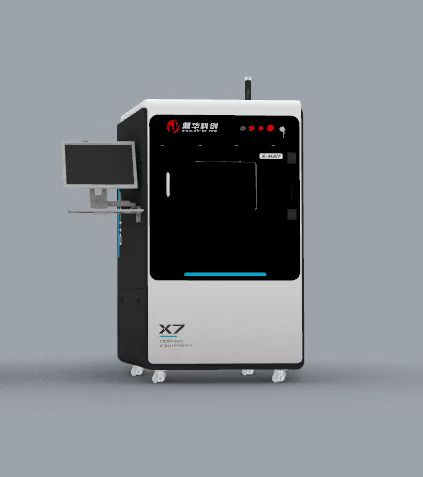

一、產品圖片
二、功能特點與優勢
|
1.載物臺可以沿X Y方向運動 |
有效檢測范圍更大，提高產品的放大倍率以及檢測效率（可選360o旋轉載物臺） |
|
2.圖像探測器可60o傾斜 |
輕易觀測產品側面缺陷，如BGA虛焊、通孔滲錫等 |
|
3.X射線源 |
采用日本濱松（HAMAMATSU）封閉式光管，壽命長，免維護 |
|
4.X射線接收 |
高清數字平板探測器 |
|
5.可視化自動導航窗口 |
操作方便，快速找到檢測目標位置 |
|
6.載物平臺 |
超大檢測空間，尺寸450*500mm（超大工控主板、LED燈條等） |
|
7.可編輯檢測程序 |
適用大批量自動檢測，提高效率，自動檢測NG品 |
|
8.Rework數字庫管理 |
可保存編輯的檢測程序，檢測效果圖像 |
|
9.MWS/ERP系統 |
可定制接入，方便管理 |
三、技術參數與規格
1、整機狀態
尺 寸： 1100 ×1200 ×2100mm 電源電壓： AC220V 10A
重 量： 約1400KG 裝箱重量： 約1600KG
裝箱尺寸： 1300 ×1400 ×2200mm 功 率： 1.7KW
開門方式： 手動 檢測方式： 離線
上料方式： 人工 權限管理： 密碼
2、X射線光管
光管類型： 封閉式 光管電流： 200?A
光管電壓： 90KV 焦點尺寸： 3-5um
冷卻方式： 風冷 幾何放大倍率： 300倍
3、成像系統
探測器： 新型TFT 輻射耐受: 10000Gy
有效成像面積： 130 ×130mm 保護等級: lP65
像素矩陣： 1536 ×1536 尺寸: 176 ×176 ×47
像素尺寸： 85μm 重量: 3.5KG
空間分辨率: 5.8lp/mm 功耗: 9W
幀率: 20fps 操作溫度: 10-40℃
AD轉換位數: 16bit 儲存溫度: -10-55℃
數據接口: 千兆以太網 操作濕: 20-90%HP（無凝霜）
觸發模式: 連續采集，脈沖同步 儲存濕度: 10-90%HP（無凝霜）
X射線能量范圍: 40KV-90KV 影像設定: 亮度，對比度，自動增益和曝光度
4、工控機
顯示器: 21.5寸高清顯示器 操作系統: Windows10 64位
操作方式: 鍵盤/鼠標 硬盤/內存: 1TB/8G
5、安全保障
輻射量: 采用鋼-鉛-鋼防護結構，前門視窗采用防護射線的含鉛玻璃。在距離箱體20mm的任何位置，所測試射線劑量當量率≤1μSV/H 符合國際標準
鉛玻璃觀察窗 : 透明鉛玻璃，隔離輻射以觀察被測物體
安全互鎖: 用于設備維護保養的開門位置均設置２個高靈敏度限位開關，門一旦開啟，X光管即立刻自動斷電
電磁安全門開關: 觀察窗設有電磁開關，X光管處于工作狀態時，觀察窗不能開啟
急停按鈕: 位于操作位旁，按下立刻斷電
可視窗口: 具有可視透明窗口，便于在設備運行過程中可以直接從窗口觀察到樣品情況
X光管保護: 關閉X光后，才可以離開軟件進行其他操作
四、應用領域

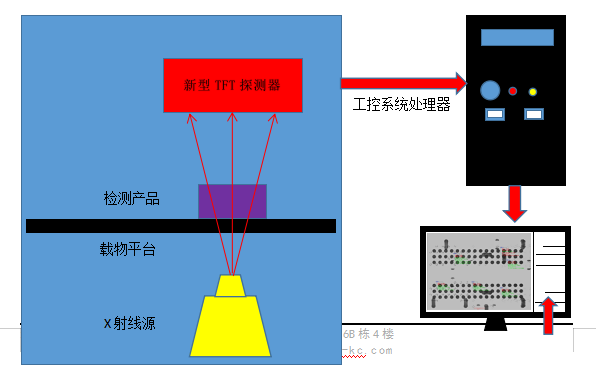

五、設備工作原理圖

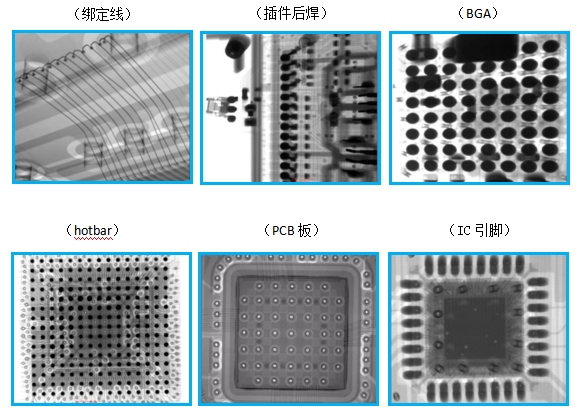

六、檢測成像
